НАГРЕВАТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ЭКСТРУЗИОННОЙ СВАРКИ — нагревательный инструмент, осуществляющий подогрев с профилированием соединяемых поверхностей при экструзионной сварке. Рабочие поверхности Н. и. д. э. с. спрофилированы в соответствии с разделкой кромок и имеют рифления в направлении перемещения во время сварки (см. рис.). Профилированный Н. и. д. э. с. способствует увеличению площади его контакта с соединяемыми поверхностями, а следовательно, и количества передаваемой им теплоты, и формирует волнистую поверхность на нагретых свариваемых кромках, благодаря чему затрудняется выдавливание присадочного материала на поверхность деталей и обеспечивается течение низковязкого присадочного материала параллельно направлению сварки.

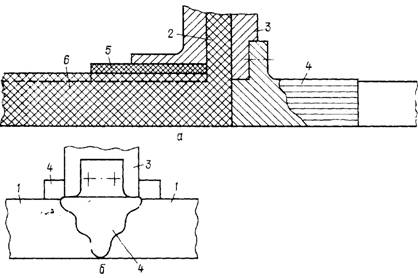

Рис. Схема сварки нагревательным инструментом для экструзионной сварки в продольном (а) и поперечном (б) сечениях:

1 — свариваемые детали; 2 — расплав; 3—наконечник экструдера; 4 —нагревательный инструмент; 5 — шовоформирующий элемент; 6 — сварной шов.
